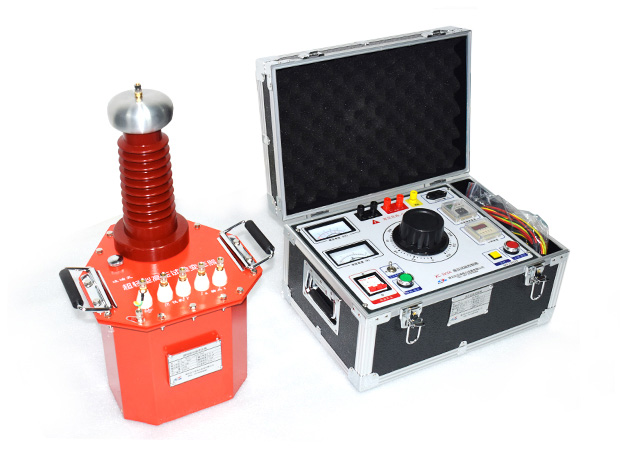

試驗變壓器一直是我們電力系統中很重要的絕緣耐壓試驗設備，常見的試驗變壓器類型有：油浸式試驗變壓器、充氣式試驗變壓器、干式試驗變壓器然后還有超輕型試驗變壓器等等，今天小編主要是想給大家介紹一下超輕型試驗變壓器的使用方法及注意事項。
使用方法及注意事項如下：
1、按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾”可靠接地。
2、接通電源前，須先將操作箱（臺）調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。
3、以 1.5-2KV/S 的速度沿順時針方向均勻旋轉調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。
4、試驗完畢，應勻速將調壓器調至零位。
5、如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。
6、用 YD 系列產品作直流試驗時，須將高壓套管里的硅堆短路桿（D）和串激抽頭接線桿（C）旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。
7、直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。試驗完畢應用放電棒放電。
8、環境;溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的 25＃變壓器油。
9、試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與第一臺試驗變壓器輸出端、(x)相應聯系，第一臺試驗變壓器的輸出端（A、X）與第二臺 JT1 上的試驗變壓器輸入端、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺 JT2 上的試驗變壓器輸入端、(x)與第二臺JT1 上的試驗變壓器套管頂部輸出端（A）、（X）相聯。
超輕型試驗變壓器耐壓裝置比常規的油浸式、充氣式等試驗變壓器要體積重量上面更加輕巧，是常規基礎上改進的最新?lián)Q代產品，值得大家多了解認識的一款優良高壓耐壓試驗設備。
