電力工作者為了做好電力變壓器和互感器的感應耐壓試驗，有時候需要用到

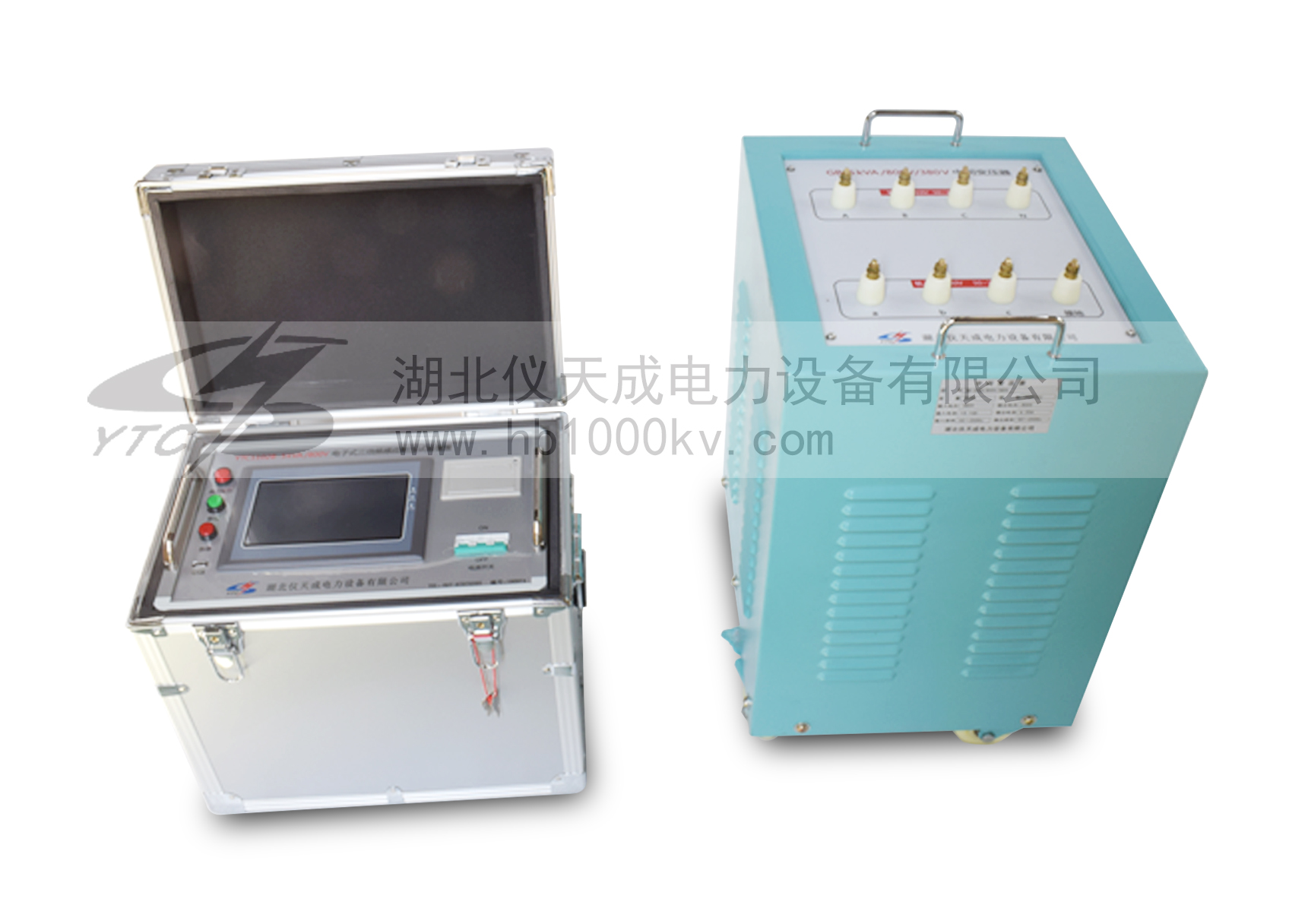

電子式多倍頻發生器，該裝置共有兩部分組成，即主機和中間變壓器，那么為什么該設備要做成分體式的呢？本文就來給大家進行簡單的介紹。
變壓器、互感器的感應耐壓試驗是保證產品質量達到國家標準的重要試驗。變壓器繞組匝間、層間、段間、相間縱向絕緣的感應耐壓試驗是變壓器絕緣試驗的重要項目。縱向絕緣試驗需通過倍頻供電裝置，施加試驗電壓，并進行耐壓試驗。為滿足上述要求，設計制造了電子式三倍頻感應耐壓試驗裝置。經廣大用戶使用證明，其操作簡單，性能可靠，能較好地滿足變壓器和互感器的感應耐壓試驗需要。
該裝置采用電力電子技術，內部核心部分采用變頻調速器。 參數預置，保護設置，頻率選擇，穩壓控制，所有都使用數字控制技術。 內置電腦，7英寸彩色液晶顯示屏，數據存儲可達200組。
采用觸摸式操作方式。
可以預置50Hz，100Hz，150Hz，200Hz，250Hz的測試頻率（可選），觸摸模式調整電壓（可實時調整步長，選擇1v，2v，5v，10v），實現該裝置的多頻率測試電壓輸出。
外部LC濾波電路，以確保波形失真的在目標范圍內的速率。外部抽頭電感器與補償，以補償電容電流測試裝置，提高了裝置的負載能力。
由于摒棄了傳統的三相五柱三缸機，具有以下優點：體積小、重量輕、攜帶方便、功率大。它不僅產生三個八度，而且還產生1,2，3和4個八度測試電壓輸出。操作簡單布線，現場試驗的功率容量的要求，有很大程度的下降。
電子式多倍頻發生器由于想要能快速移動，同時為了減小體積，降低重量，讓設備發揮出更大的效率，所以不得不運用分體式設計，這樣設計該裝置才能試驗得更加順利。
