指針式絕緣電阻測試儀如何使用

返回打印來源：儀天成電力時間：2018/08/16 閱讀：次

指針式絕緣電阻測試儀應當如何使用呢？目前來說絕緣電阻測試儀主要有指針式、數字式兩種顯示方式，指針式絕緣電阻測試儀由于價格便宜，使用也比較方便，一直是很多電力工作人員非常喜歡的設備，儀天成電力在本文就以YTC25指針式絕緣電阻測試儀為例，來給大家簡單講解指針式絕緣電阻測試儀如何使用。

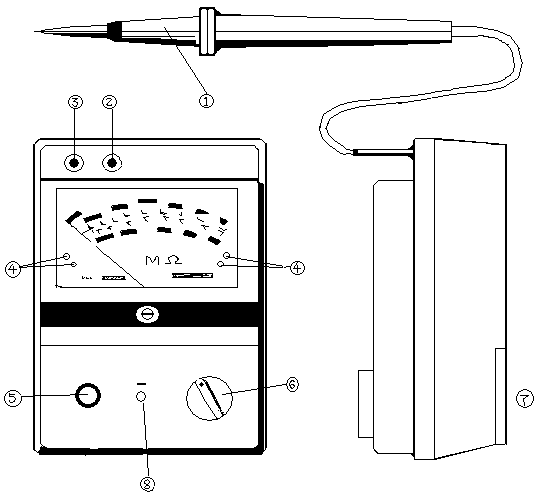

儀表結構圖

①測試探頭 ②接地保護端 ③地端 ④指示高低范圍發光二極管
⑤測試按鈕⑥功能開關 ⑦電池蓋板 ⑧直流電源插孔

絕緣阻抗測量

通常儀表的功能開關⑥置于OFF位，在進行測量時將它置于MΩ或GΩ位，從儀表的地端③和②分別引出兩根測試線到被測物的地端和大地,再將儀表的探頭①接被測物測試點并按測試紐⑤(順時針?lè)较蛐D(zhuǎn)后可自鎖)既可開始測量.

注意:應確保測試電路中不含有易被高壓所損害的元件.

絕緣阻值讀取

本儀表為了拓寬量程,內部采用了量程自動轉換電路,因此表盤為雙色刻度顯示,上檔為綠色區,下檔為橙色區,當儀表測量絕緣阻抗時,表盤上如紅色發光二極管亮,則絕緣阻值按橙色區內的刻度值讀取,如綠色發光二極管亮則絕緣阻值按綠色區內的刻度值讀取.
絕緣電阻測試儀是比較常見的電力儀器儀表，使用也比較方便，是一款不可多得的電力測試儀器，電力工作者在工作中需要愛護，正常使用，以延長儀器壽命。

湖北儀天成電力設備有限公司
2018年8月16日
