YTC630G北京電纜路徑儀

我司研發的YTC630G電纜路徑儀是主要用于供、用電部門快速搶修，快速查找地下管線故障的高科技儀器。解決了多年來困擾供電部門帶電尋徑的問題，解決了故障管線準確路徑尋測難的問題，開辟了金屬管線尋徑新領域。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC630G電纜路徑儀是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波、無線接收、軟件控制而設計的高科技產品。儀器的基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地面輻射出電磁波，這樣當?shù)叵陆饘俟芫€(xiàn)測試儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
YTC630G電纜路徑儀主要應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、通信維護等部門，為供、用電部門快速搶修、快速查找地下管線發揮著巨大的作用。

產品特點：

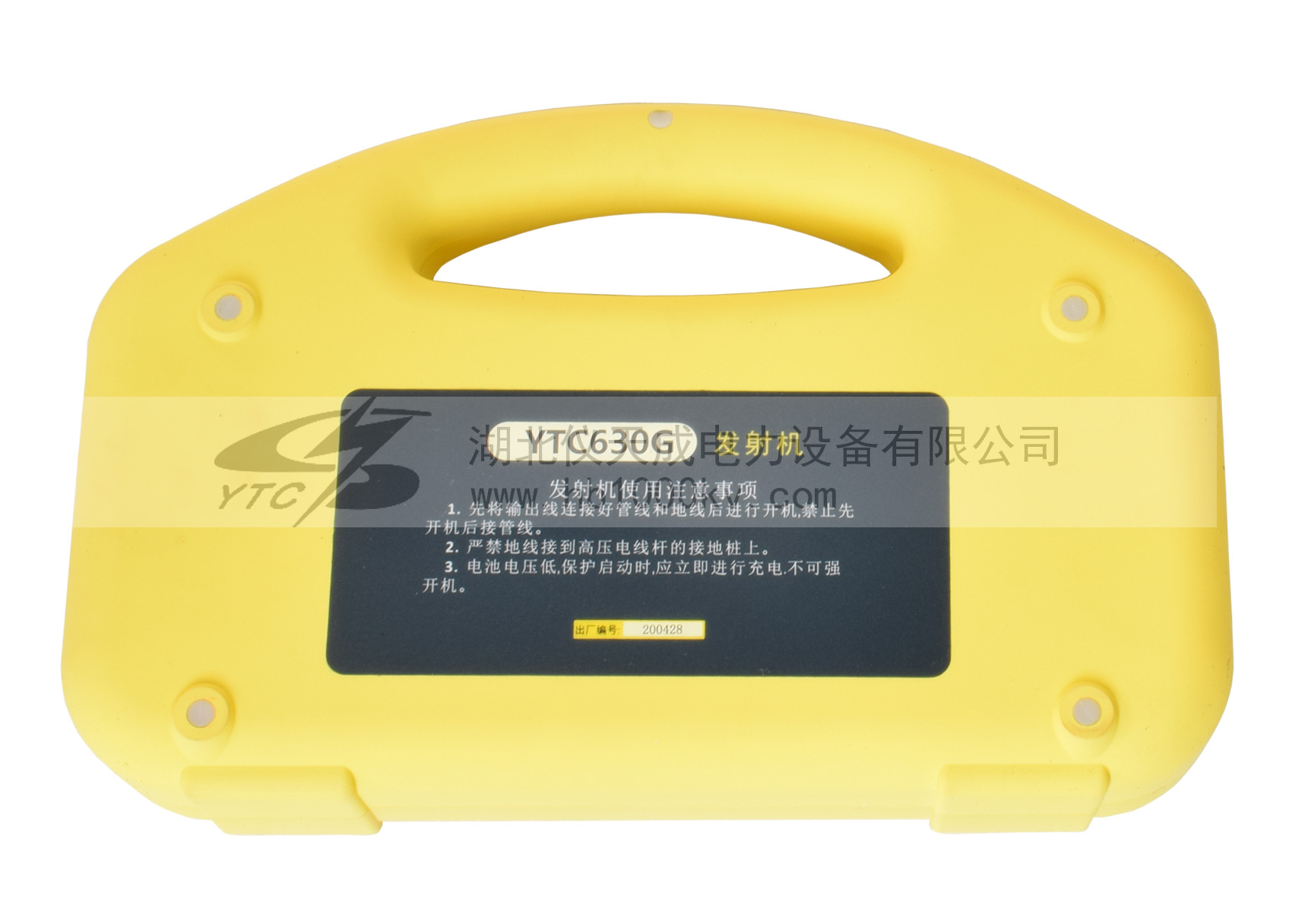

發射機特點
1、具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
2、恒功率輸出、自動匹配，保證本機工作狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。
3、查找金屬管線路徑成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
4、儀器具有強大的數據處理能力和友好的顯示界面
5、內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。

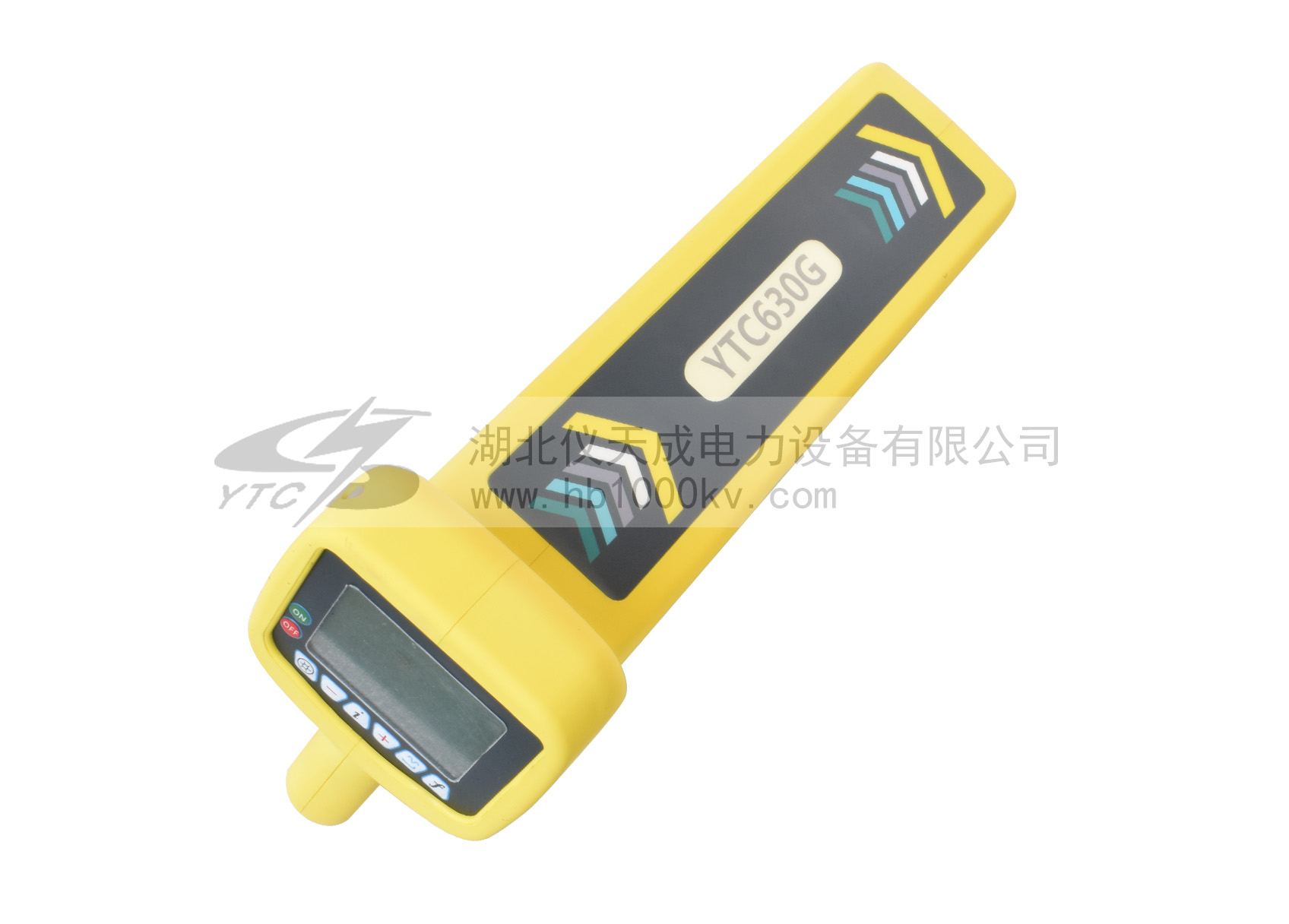

接收機特點
1、便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。
2、數字化設計，軟件控制，性能穩定、可靠。
3、所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4、接收機具有缺電報警和自動關機保護等功能。
5、接收機可接A字或探損桿采用跨步電壓法定點。

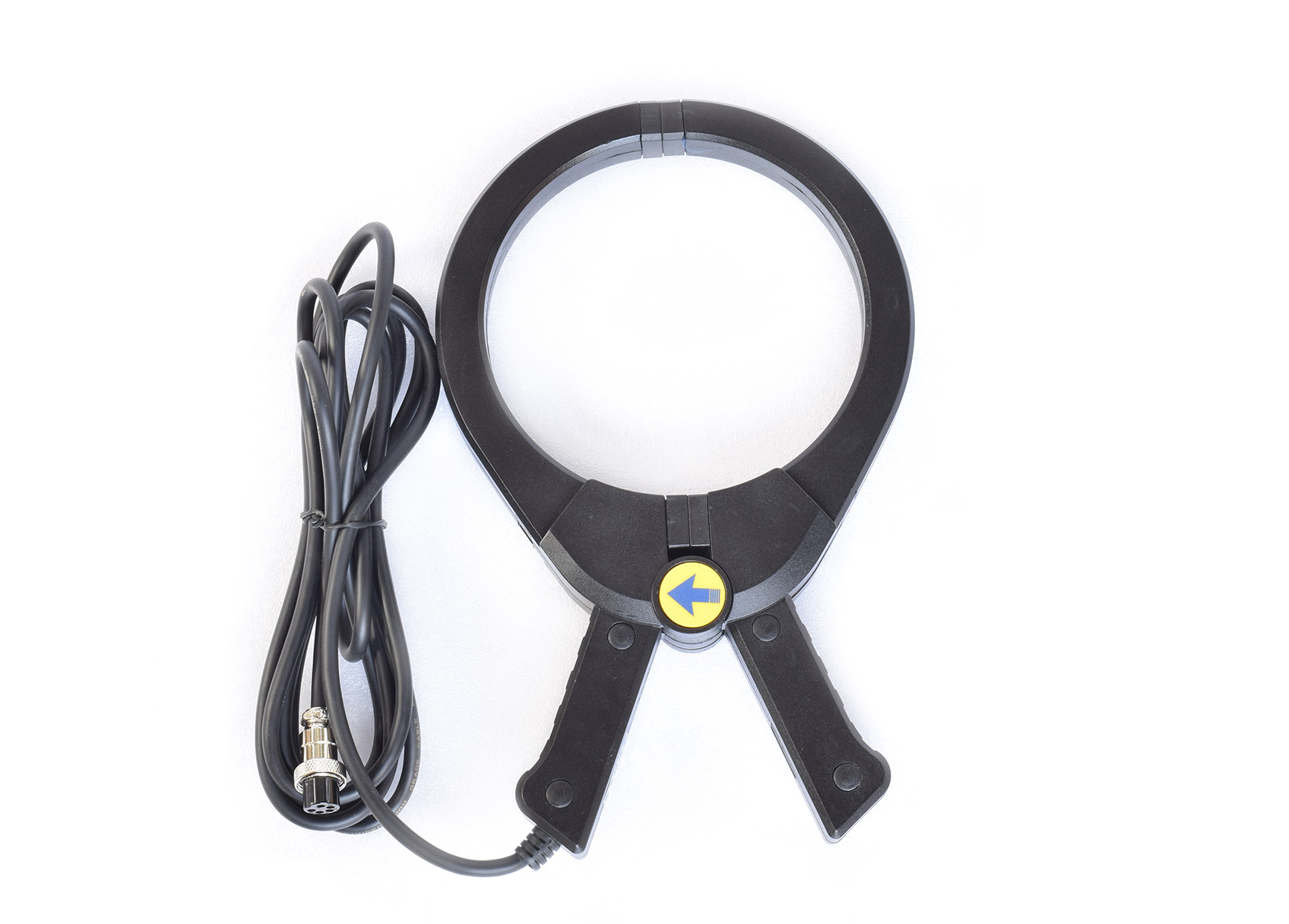

6、接收機可配識別接收耦合鉗用于管線鑒別。

產品別稱：電纜路徑儀、電纜路徑探測儀、電纜管線儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

發射機技術參數：

項目	技術參數
輸出信號	四種交流輸出模式低頻、中頻、高頻、射頻、絕緣回路阻抗測量
輸出功率	恒功率輸出，高、中、低三檔
輸出模式	直連法、耦合法、感應法
阻抗顯示	99999歐姆以?xún)?nèi)
負載匹配	自動調節匹配
顯示界面	背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻等
電池性能	整機采進口高容量18650鋰電組，充放電500次。工作時間大于8小時，電量提示
體積	277x227x153mm
重量	3.5kg
工作條件	溫度-10℃～+45℃，相對濕度 90%

接收機技術參數：

項目	技術參數
接收頻率	接收低頻、中頻、高頻、射頻和50Hz的五種正弦交流信號
接收模式	波峰法（水平線圈）、波谷法（豎直線圈）、深度測量（雙水平天線）、電流測量（雙水平天線）
信號界面	數字大小、梯形光柵長短、聲音緩急三種方式同時提示信號強弱
顯示界面	高亮度LCD, 支持強陽光下工作，背光照明,保證夜間正常工作
增益控制	手動調節，動態范圍000——100db
探測長度	直連金屬管線時，最長15KM。. 耦合金屬管線時，一次耦合可測3Km，多次耦合無限遠。感應金屬管線時，一次感應可測300m，多次感應無限遠。
深度測量	直讀探測深度，范圍 000—300cm。 80%法測深度，范圍 000—300cm（耦合）\600cm（直連）
電流測量	直讀電流，范圍000—999mA
探測精度	±2.5%+5厘米 (0-2m)
電池性能	進口高容量18650鋰電組，充放電500次
待機時間	大于12小時，電量提示
過熱過流	自動保護
工作溫度	-10℃—40℃
體積	650×110×32mm
重量	1.6Kg

應用領域 APPLICATION FIELD

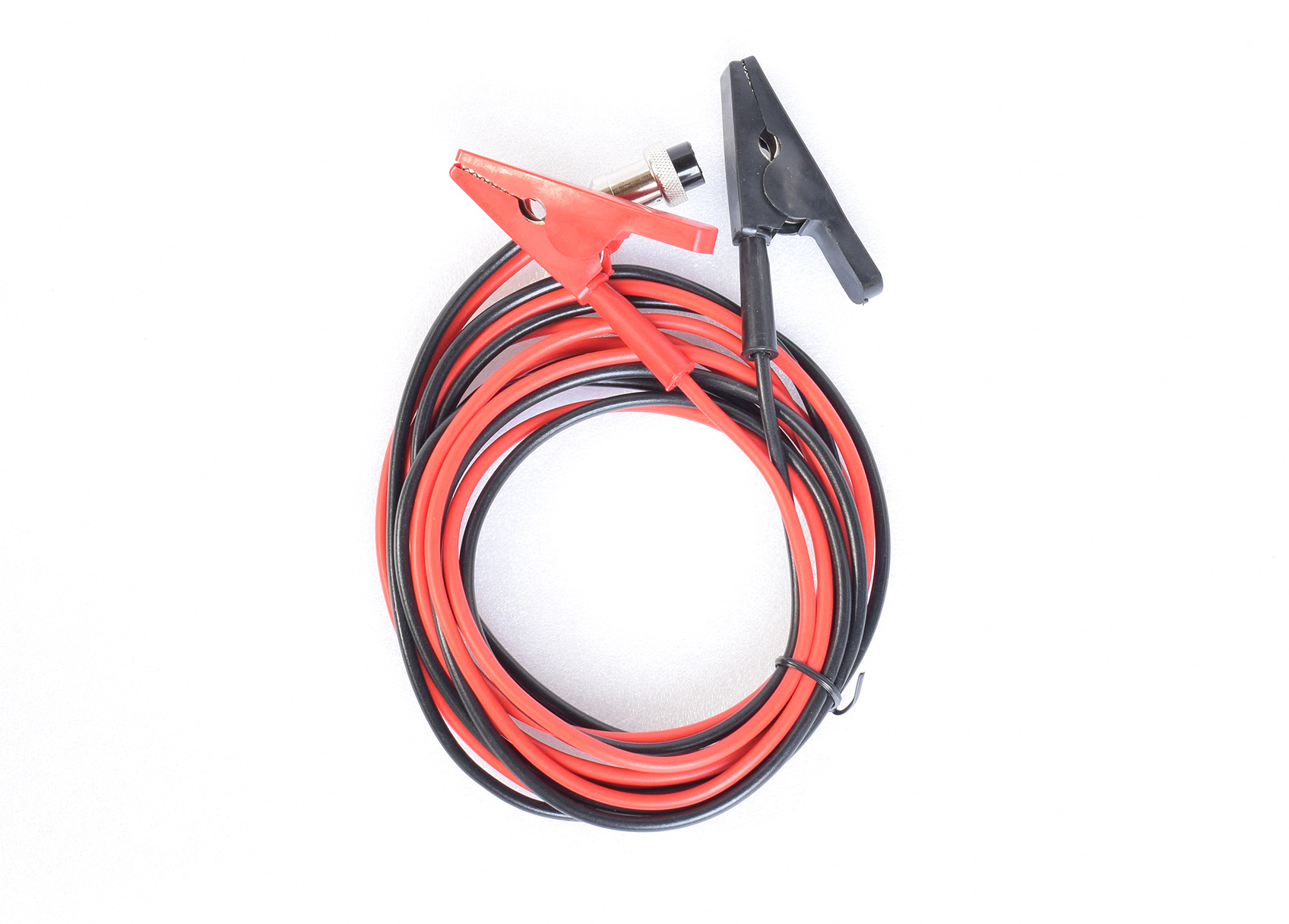

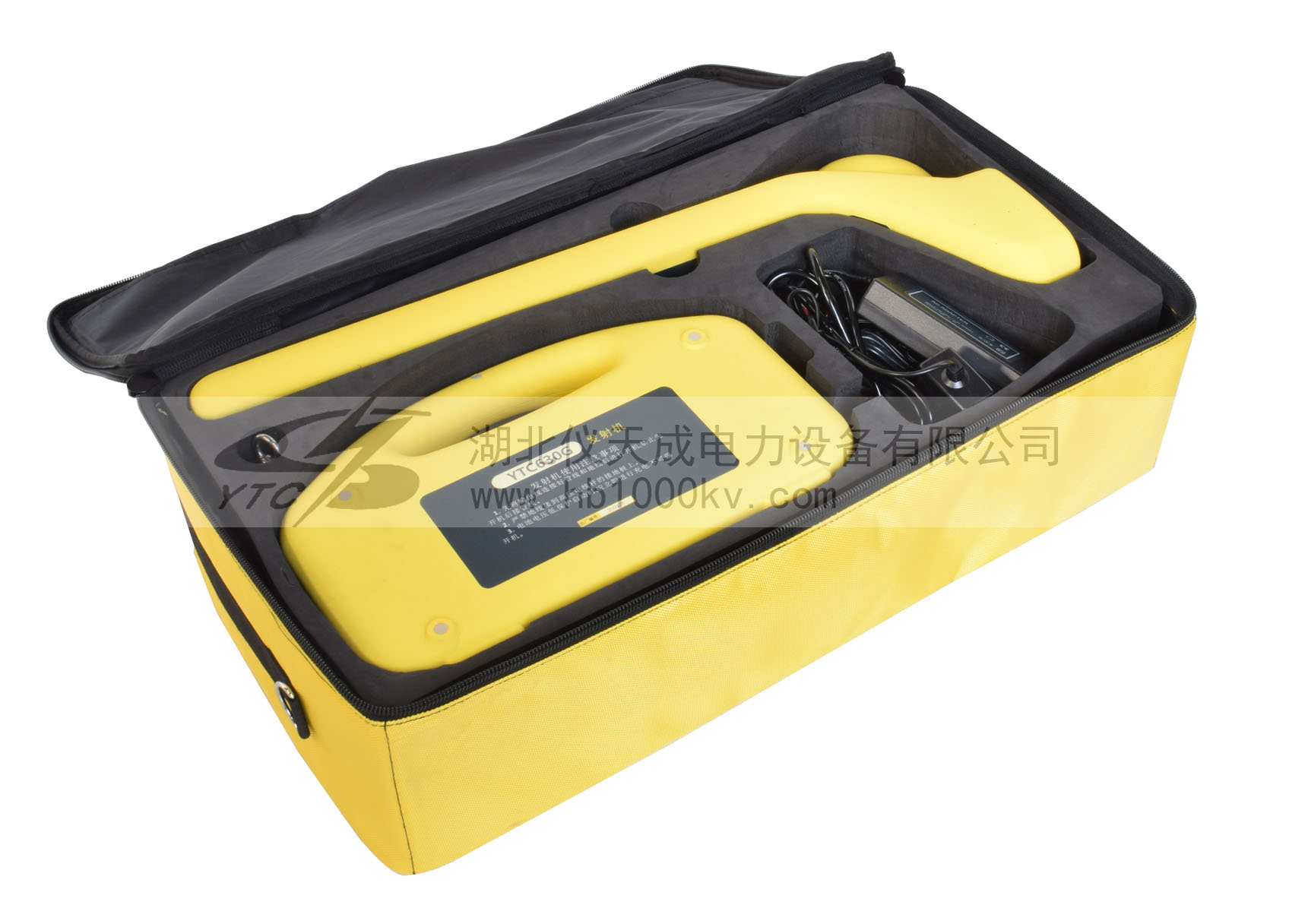

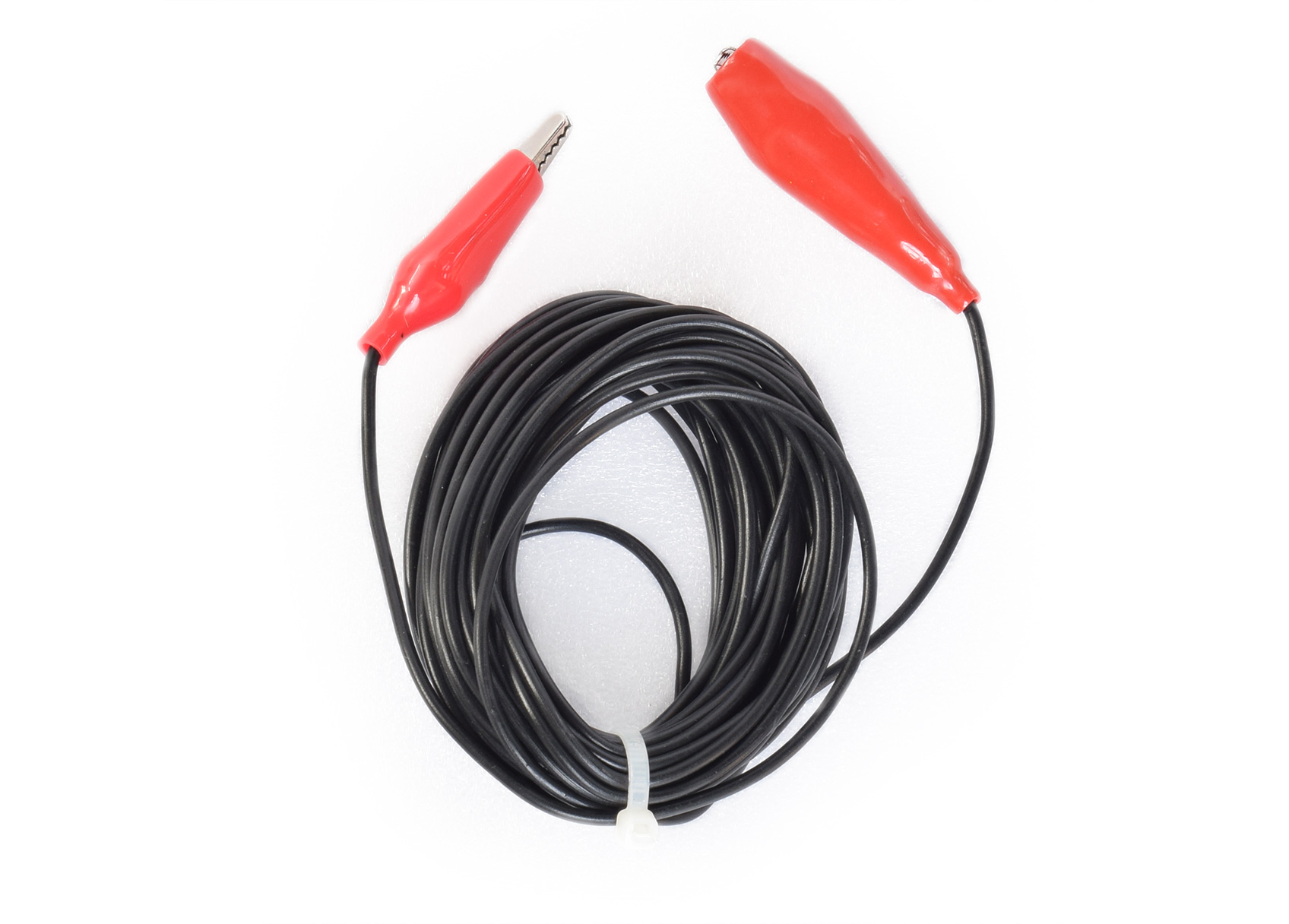

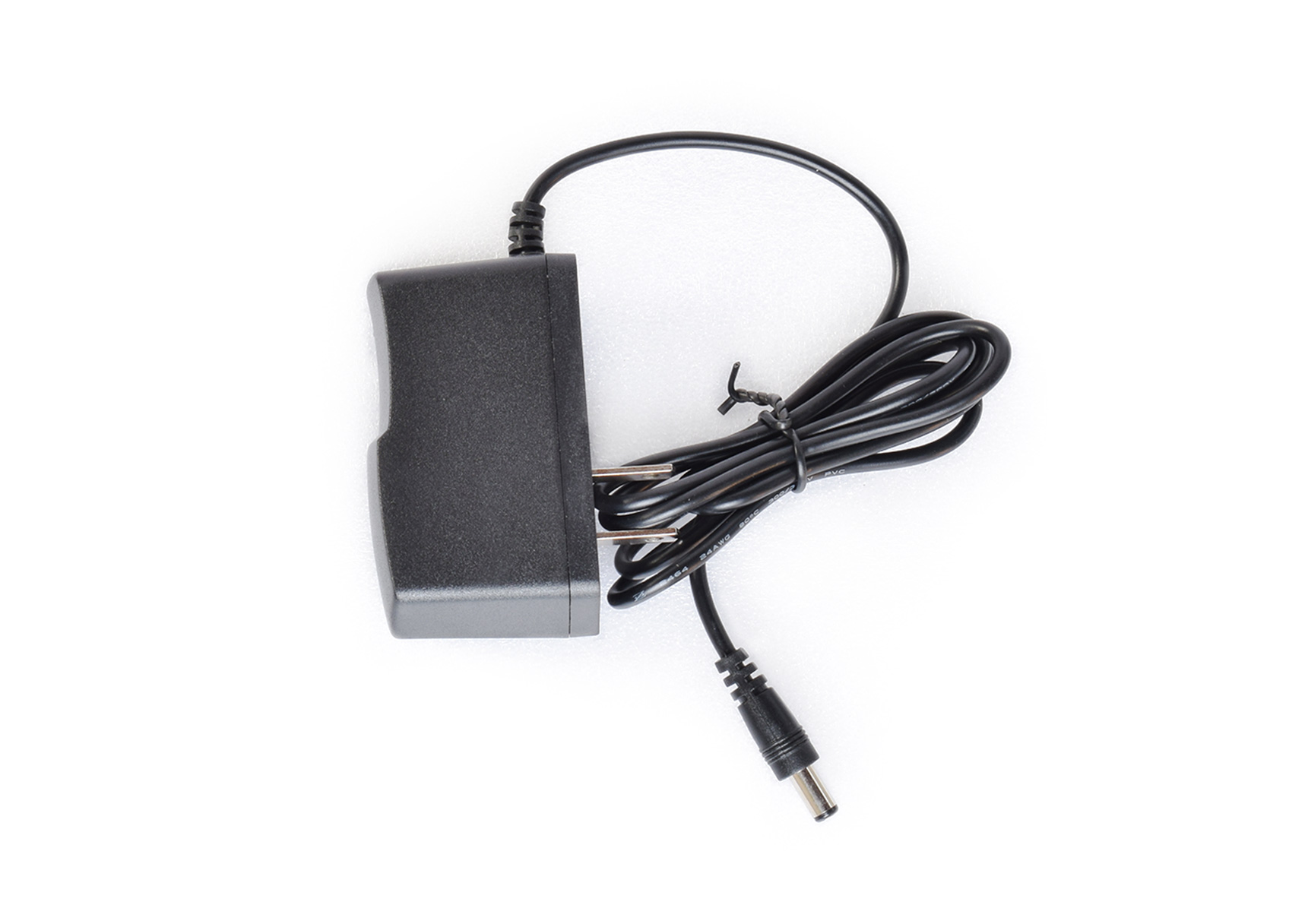

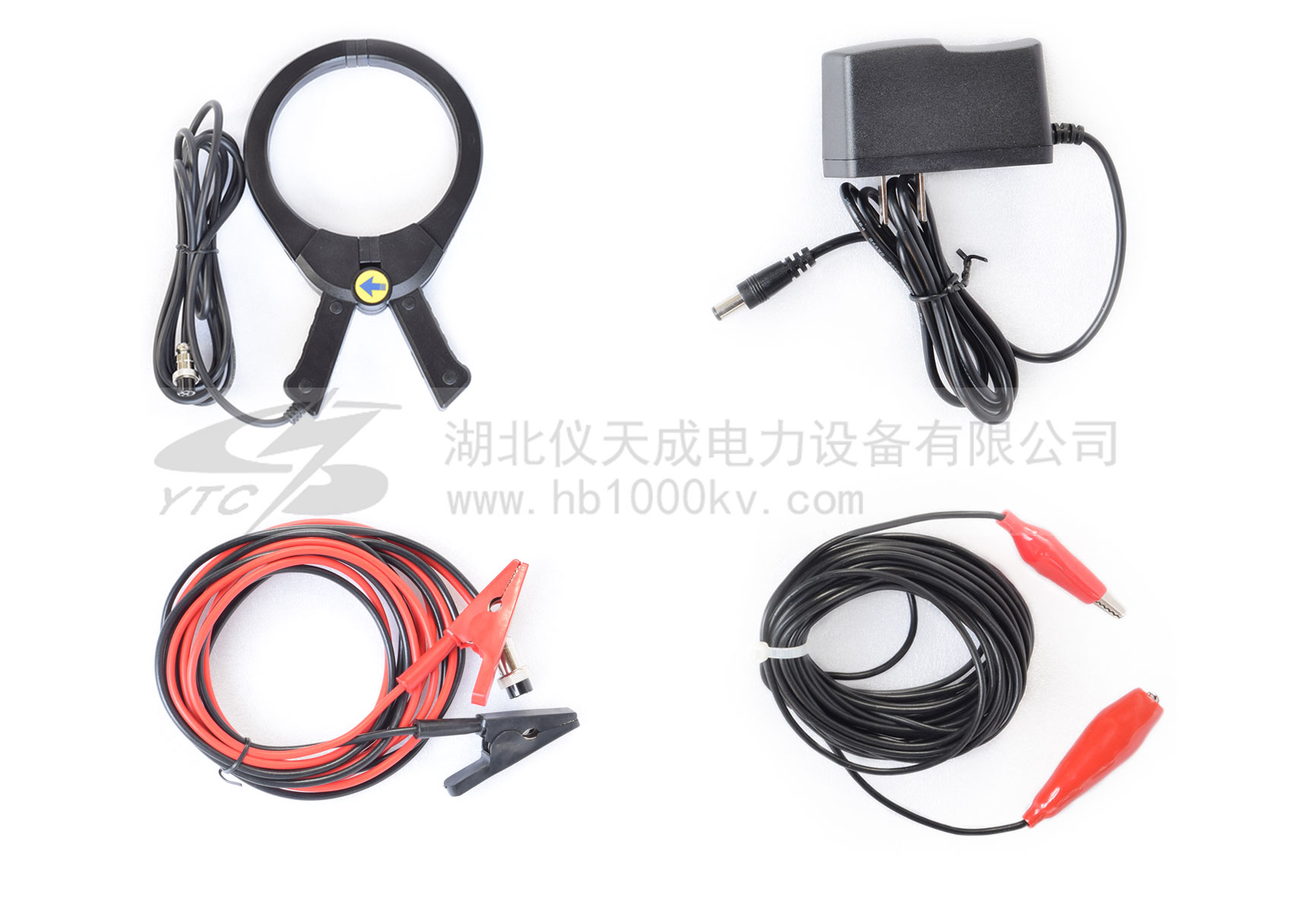

附件配件 ACCESSORIES ACCESSORIES

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
